Εισαγωγή:
Το υλικό που χρησιμοποιείται στην κατασκευή πλακών τυπωμένου κυκλώματος (PCB) παίζει καθοριστικό ρόλο στη λειτουργικότητα και την απόδοσή τους. Τα PCB κατασκευάζονται συνήθως χρησιμοποιώντας ένα υλικό γνωστό ως Copper Clad Laminate (CCL). Το CCL αποτελείται από υπόστρωμα, φύλλο χαλκού και κόλλα. Αυτό το άρθρο διερευνά τα υλικά που χρησιμοποιούνται στα PCB και τους διάφορους τύπους CCL που διατίθενται.

Πίνακας κυκλώματος κλωστηρίου

Ανταλλακτικά Μηχανημάτων Κλωστοϋφαντουργίας

Πίνακας Πίνακα Ελέγχου Συστήματος Συναγερμού Ασφαλείας

Μονάδα ανιχνευτή καπνού

1. Υλικά που χρησιμοποιούνται σε PCB

Οι πλακέτες τυπωμένων κυκλωμάτων αποτελούνται κυρίως από Copper Clad Laminate (CCL), το οποίο αποτελείται από τα ακόλουθα εξαρτήματα:

Υπόστρωμα: Το υπόστρωμα είναι ένα μονωτικό στρώμα από συνθετική ρητίνη υψηλής πολυμερούς και ενισχυτικά υλικά. Παρέχει ηλεκτρική μόνωση μεταξύ στρώσεων χαλκού.
Φύλλο χαλκού: Ένα στρώμα υψηλής αγωγιμότητας, συγκολλήσιμο φύλλο χαλκού είναι προσαρτημένο στη μία ή και στις δύο πλευρές του υποστρώματος. Το πάχος του φύλλου χαλκού κυμαίνεται τυπικά από 35 έως 50 μικρόμετρα.
Κόλλα: Η κόλλα είναι υπεύθυνη για την ασφαλή συγκόλληση του φύλλου χαλκού στο υπόστρωμα.

2. Τύποι Laminate με επένδυση χαλκού (CCL)

Το Copper Clad Laminate διατίθεται σε διάφορους τύπους, καθένας από τους οποίους έχει σχεδιαστεί για να ταιριάζει σε συγκεκριμένες εφαρμογές και απαιτήσεις. Ακολουθούν ορισμένοι συνήθεις τύποι CCL:

a. Άκαμπτο έλασμα με επένδυση χαλκού (RCCL) και εύκαμπτο επίστρωμα χαλκού (FCCL):

Το RCCL προσφέρει μηχανική ακαμψία και χρησιμοποιείται συνήθως σε τυπικά PCB. Το FCCL έχει σχεδιαστεί για να είναι εύκαμπτο και χρησιμοποιείται σε εφαρμογές όπου το PCB πρέπει να κάμπτεται ή να συμμορφώνεται με διαφορετικά σχήματα.

b. CCL με βάση οργανική ρητίνη:

Αυτά τα CCL αποτελούνται από υλικά οργανικής ρητίνης και χρησιμοποιούνται ευρέως για τυπικά PCB.
c. CCL με βάση το μέταλλο:

Τα CCL με βάση το μέταλλο έχουν μεταλλικό πυρήνα, συνήθως κατασκευασμένο από αλουμίνιο. Προσφέρουν εξαιρετική θερμική απόδοση και χρησιμοποιούνται σε εφαρμογές υψηλής ισχύος όπου η απαγωγή θερμότητας είναι κρίσιμη.
d. CCL με βάση το κεραμικό:

Τα CCL με βάση τα κεραμικά είναι σχεδιασμένα για εφαρμογές όπου απαιτείται μετάδοση σήματος υψηλής συχνότητας. Προσφέρουν εξαιρετικές ηλεκτρικές ιδιότητες και σταθερότητα θερμοκρασίας.
e. Χοντρά και λεπτά CCL:

Τα CCL κατηγοριοποιούνται σε χοντρά ή λεπτά με βάση το πάχος τους. Τα παχιά CCL κυμαίνονται συνήθως από {{0}},8 έως 3,2 χιλιοστά, ενώ τα λεπτά CCL είναι λεπτότερα από 0,78 χιλιοστά.
f. Υλικά ενίσχυσης:

Τα CCL μπορούν να ταξινομηθούν περαιτέρω με βάση τον τύπο του υλικού οπλισμού που χρησιμοποιείται. Οι συνήθεις τύποι περιλαμβάνουν CCL με βάση το γυάλινο ύφασμα, CCL με βάση το χαρτί και CCL με βάση το σύνθετο υλικό (π.χ. CME-1, CME-2).
g. Αντίσταση στη φλόγα:

Τα PCB ταξινομούνται συχνά ως ανθεκτικά στη φλόγα (FR) ή μη ανθεκτικά στη φλόγα. Τα ανθεκτικά στη φλόγα PCB πληρούν συγκεκριμένα πρότυπα πυρασφάλειας, καθιστώντας τα κατάλληλα για διάφορες εφαρμογές.
h. Αξιολογήσεις UL:

Τα πρότυπα του Underwriters Laboratories (UL) ταξινομούν τα άκαμπτα CCL σε διαφορετικές κατηγορίες αντίστασης φλόγας, όπως UL{{0}}V0, UL-94V1, UL-94V2 και UL{{6 }}HB.

Πίνακας ελέγχου συναγερμού πυρκαγιάς Smart Building

Πλακέτα υπολογιστή πλυντηρίου τυμπάνων

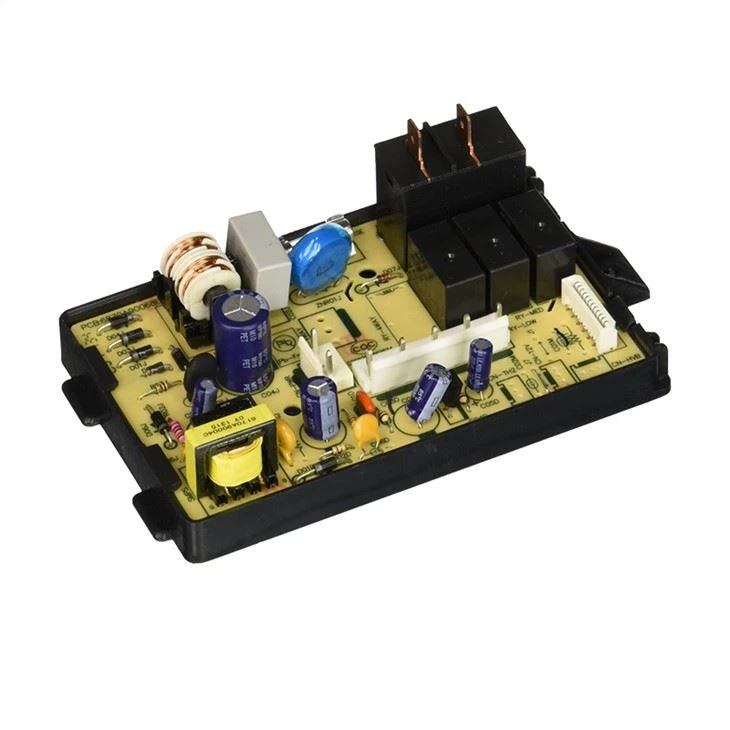

Πίνακας Ελέγχου Universal Air Conditioner

Μονάδα αισθητήρα παλμικού οξύμετρου

Συμπέρασμα:
Η επιλογή του Copper Clad Laminate (CCL) είναι κρίσιμη για τον προσδιορισμό της απόδοσης και της καταλληλότητας μιας πλακέτας τυπωμένου κυκλώματος για μια συγκεκριμένη εφαρμογή. Οι διαφορετικοί τύποι CCL προσφέρουν διάφορες ιδιότητες και χαρακτηριστικά, καθιστώντας τα κατάλληλα για ένα ευρύ φάσμα ηλεκτρονικών και ηλεκτρικών εφαρμογών. Η κατανόηση των υλικών και των τύπων CCL είναι απαραίτητη για τους σχεδιαστές και τους κατασκευαστές PCB ώστε να ανταποκρίνονται σε συγκεκριμένες απαιτήσεις και προσδοκίες απόδοσης.
